多摩ニュータウン永山団地 耐震改修工事設計 （2010）
多摩ニュータウン永山団地 耐震改修工事設計｜東京都多摩市｜2010
|
|
|
|
||||||||||||

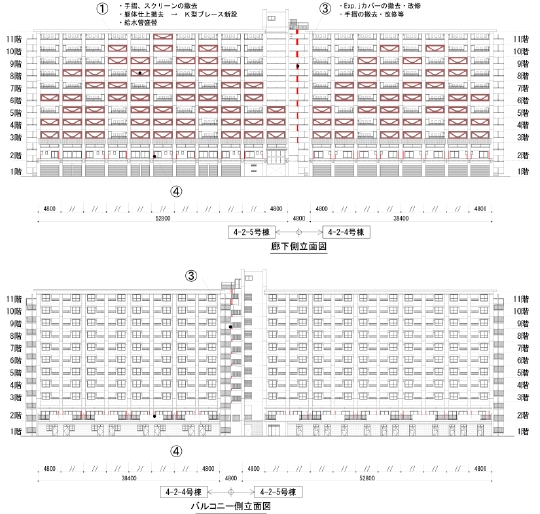

耐震改修の概要

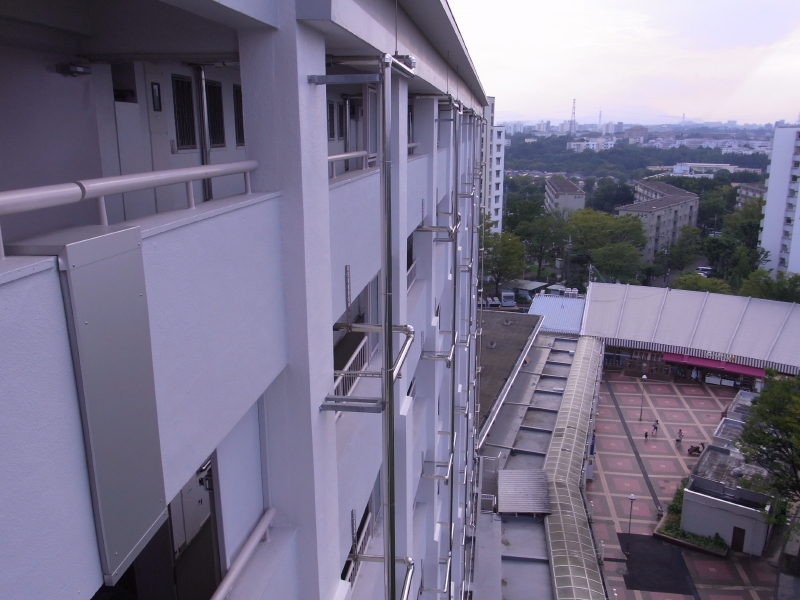

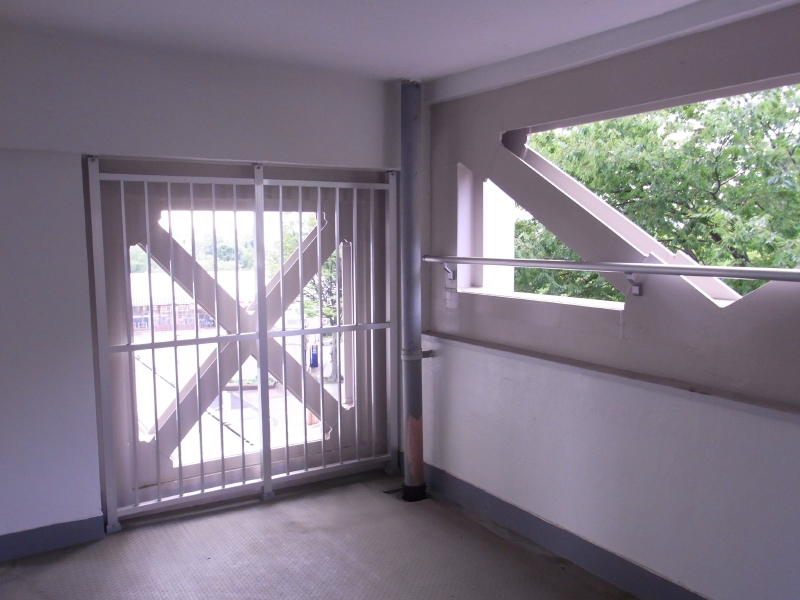

（pdfファイル 320KB）- 廊下構面（手摺上部）に鉄骨ブレースの設置 （3~11階）
- EVホールの妻部開口に鉄骨ブレースの設置 （3~7階）

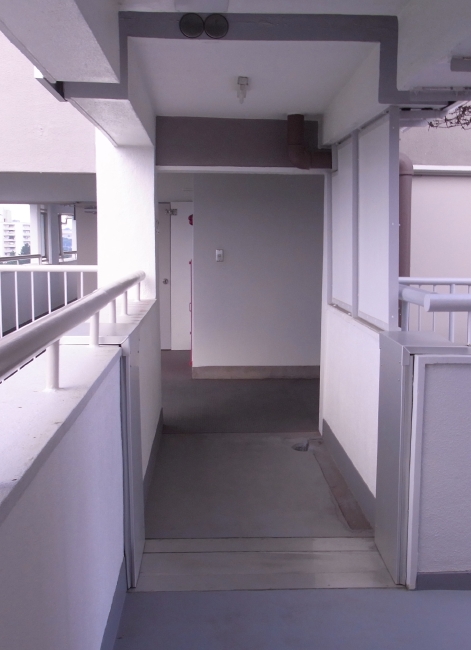

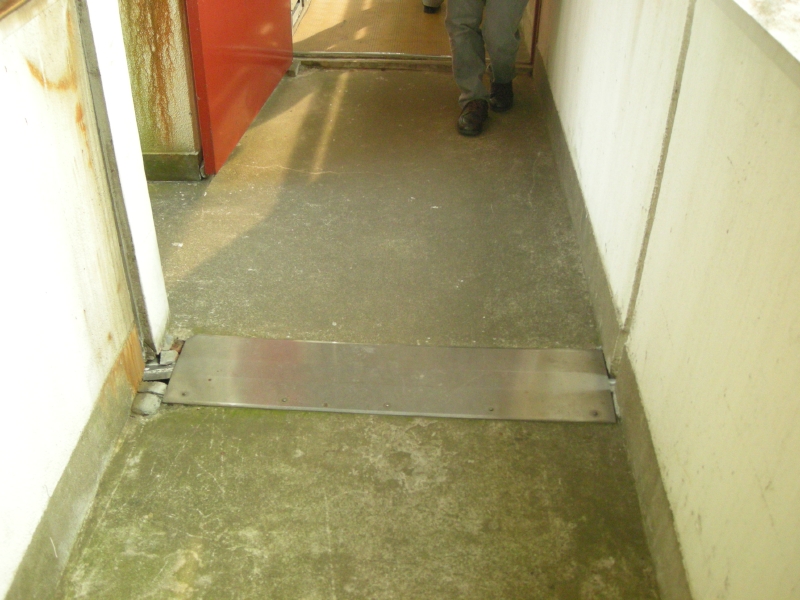

- Exp.jのクリアランスの拡幅 （全階）
- 2階Y軸通り柱脇に耐震スリット設置

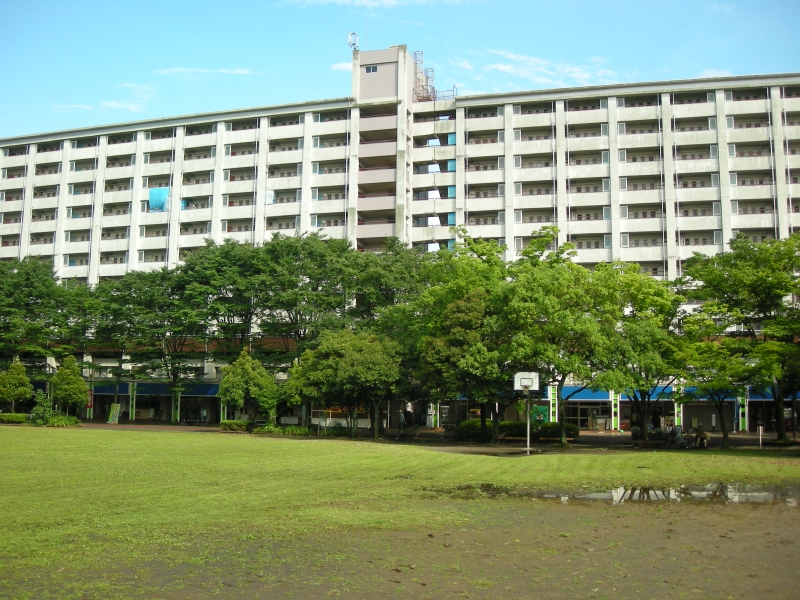

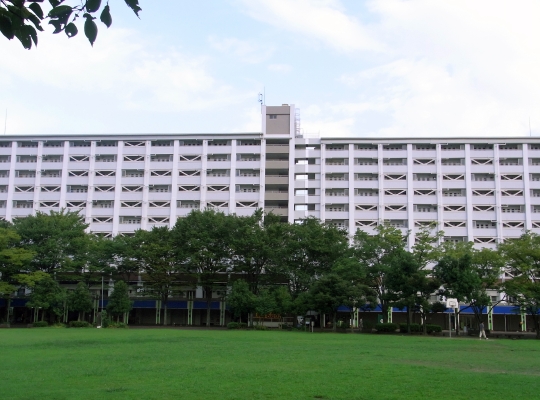

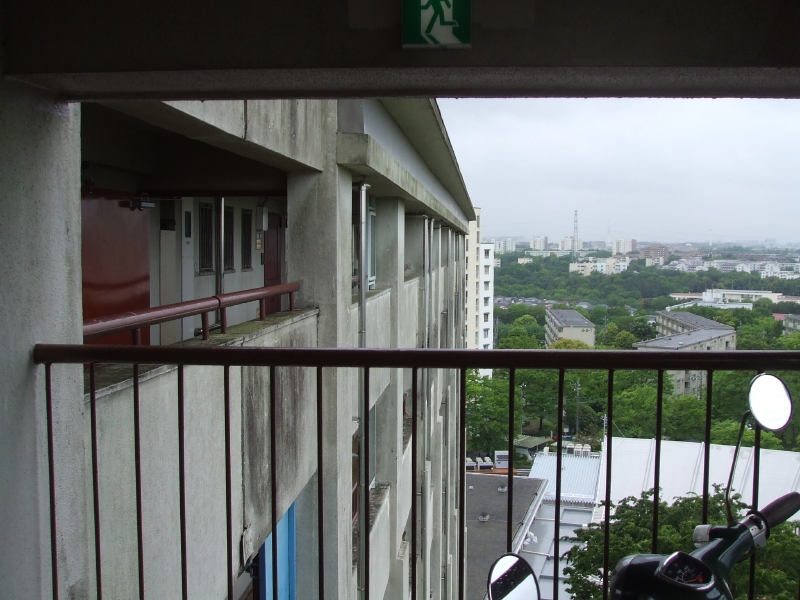

改修前の状況
|
|
|
|
||||||||||||
コンクリート強度の調査＜コア採取の状況＞
|

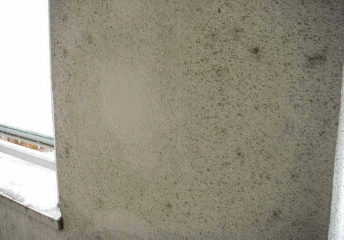

 １ 採取前
|

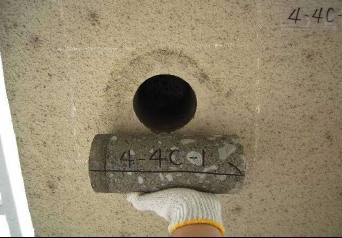

 ２ 採取したコアおよびコア採取跡
|

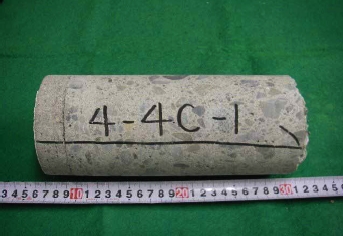

 ３ 採取コアの状況
|
 ４ モルタル補修後
|

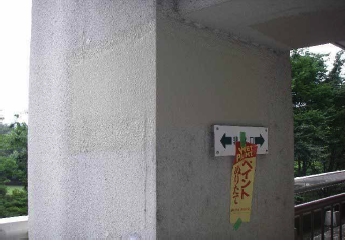

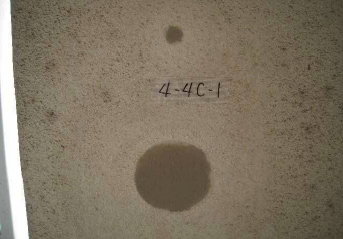

 ５ ペンキ補修後
|
||||||||||||||
配筋状況の調査＜はつりによる調査＞
|

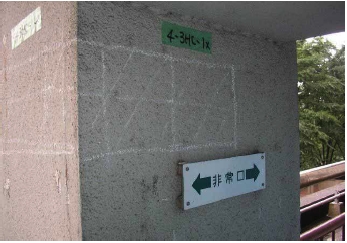

 １ はつり前の状況
|

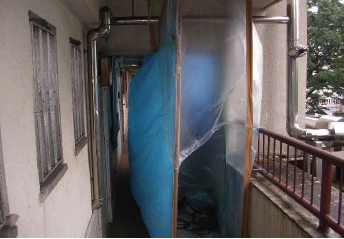

 ２ 養生状況
|

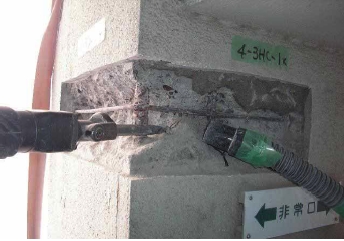

 ３ はつり状況
|

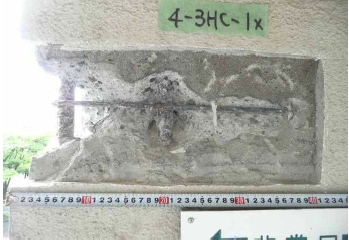

 ４ はつり後の状況
|

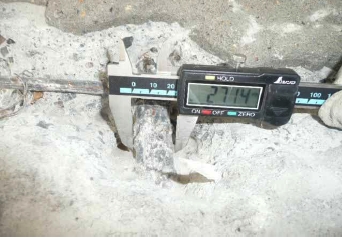

 ５ 鉄筋径の計測
|
 ６ モルタル補修後
|

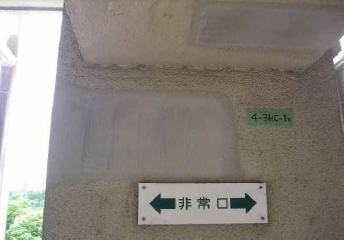

 ７ ペンキ補修後
|
||||||||||||
配筋状況の調査＜RCレーダーによる調査＞
|

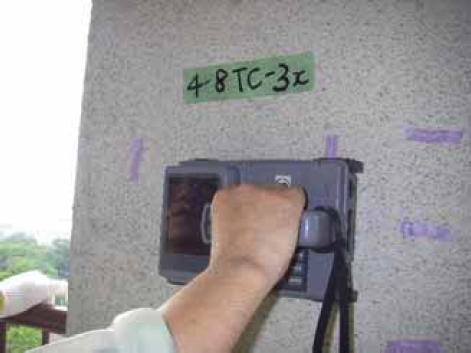

 １ 鉄筋探査機（RCレーダー）による測定状況
|

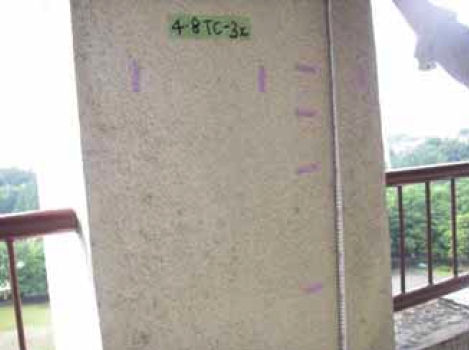

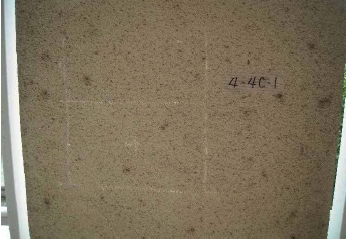

 ２ 測定結果をマーキングした状況
|

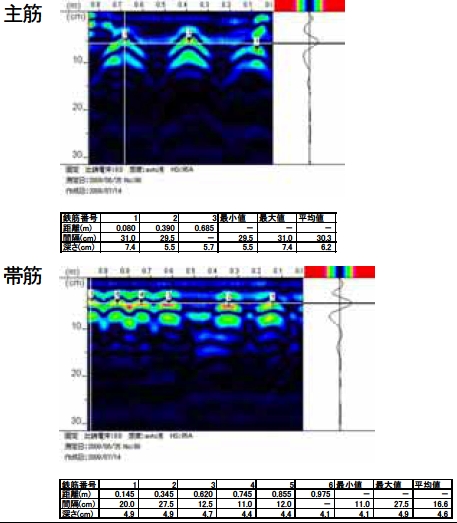

 ３ 主筋・帯筋の検査結果
|
||||||||||||
